[140] Servoplus-Stegverbreiterung (wahlweise mit Rampe)

Ablage für 3D-Modelle - öffentlich zugänglich
Antworten
Okami
Beiträge: 166
Registriert: Sa 31. Aug 2013, 19:43

[140] Servoplus-Stegverbreiterung (wahlweise mit Rampe)

Beitrag von Okami »

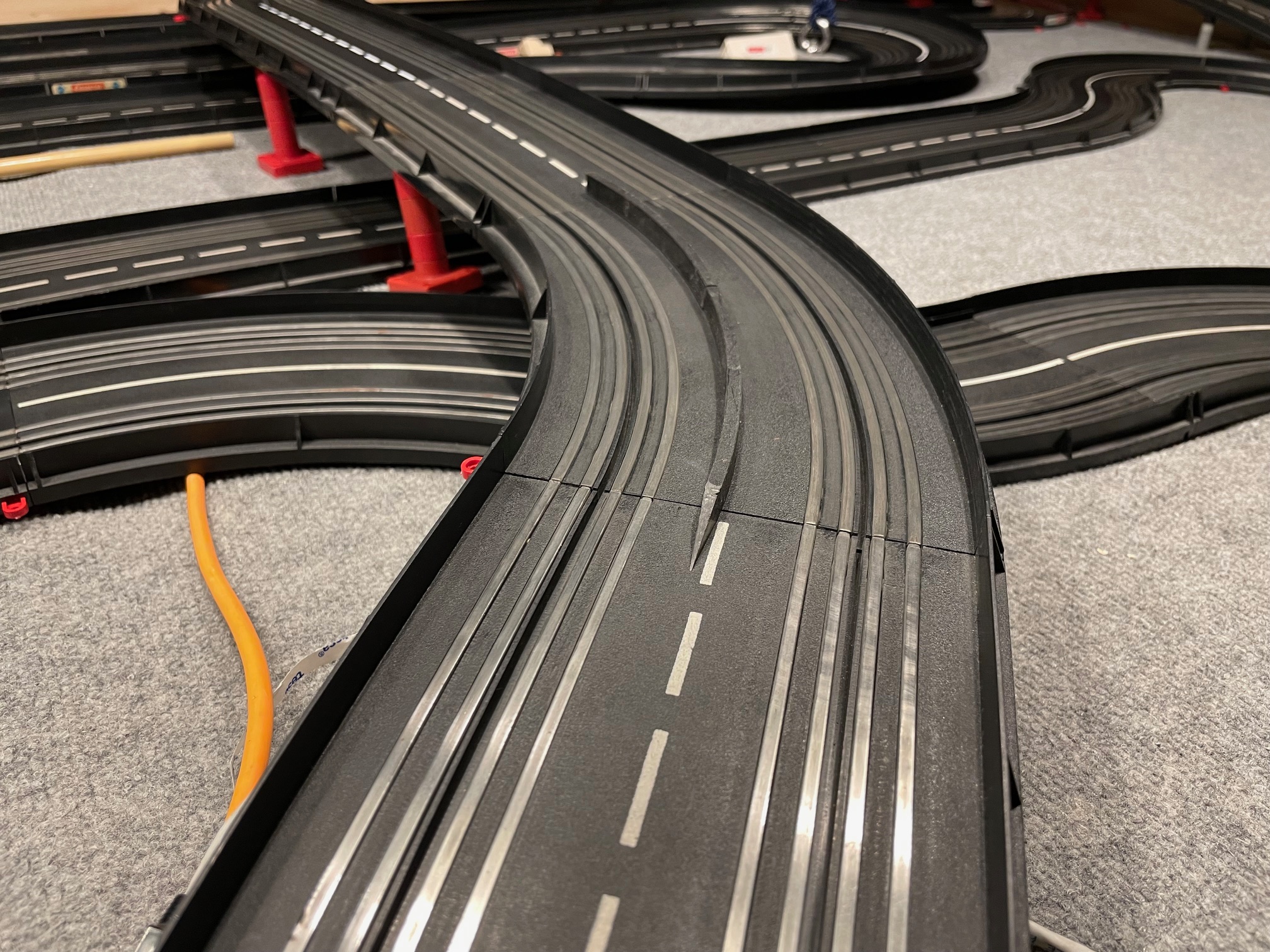

Wer die Servopluskurven auch für längere V1 Autos gut befahrbar machen will, baut die Schienen gemäß Anleitung von Rufus um (http://www.rufus-race.de/spezial/plus-kurven-140-132/)

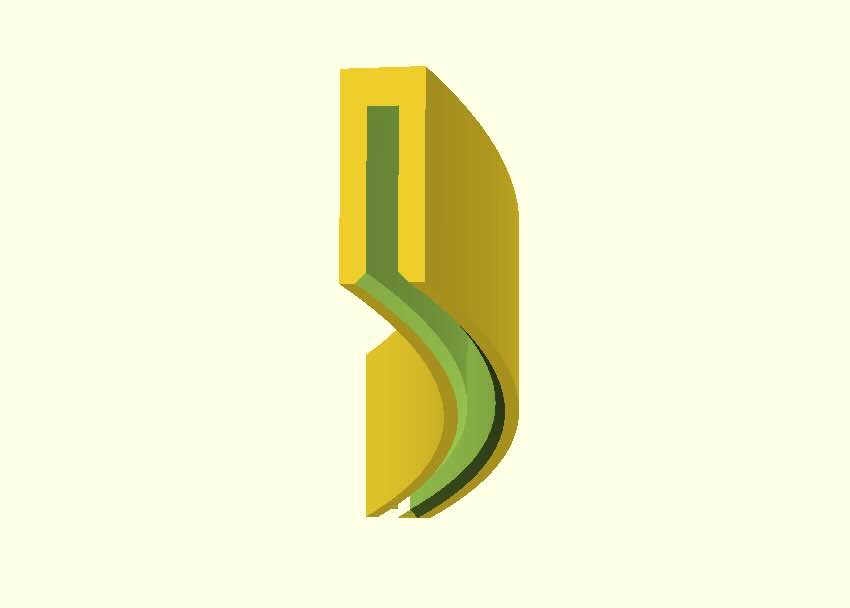

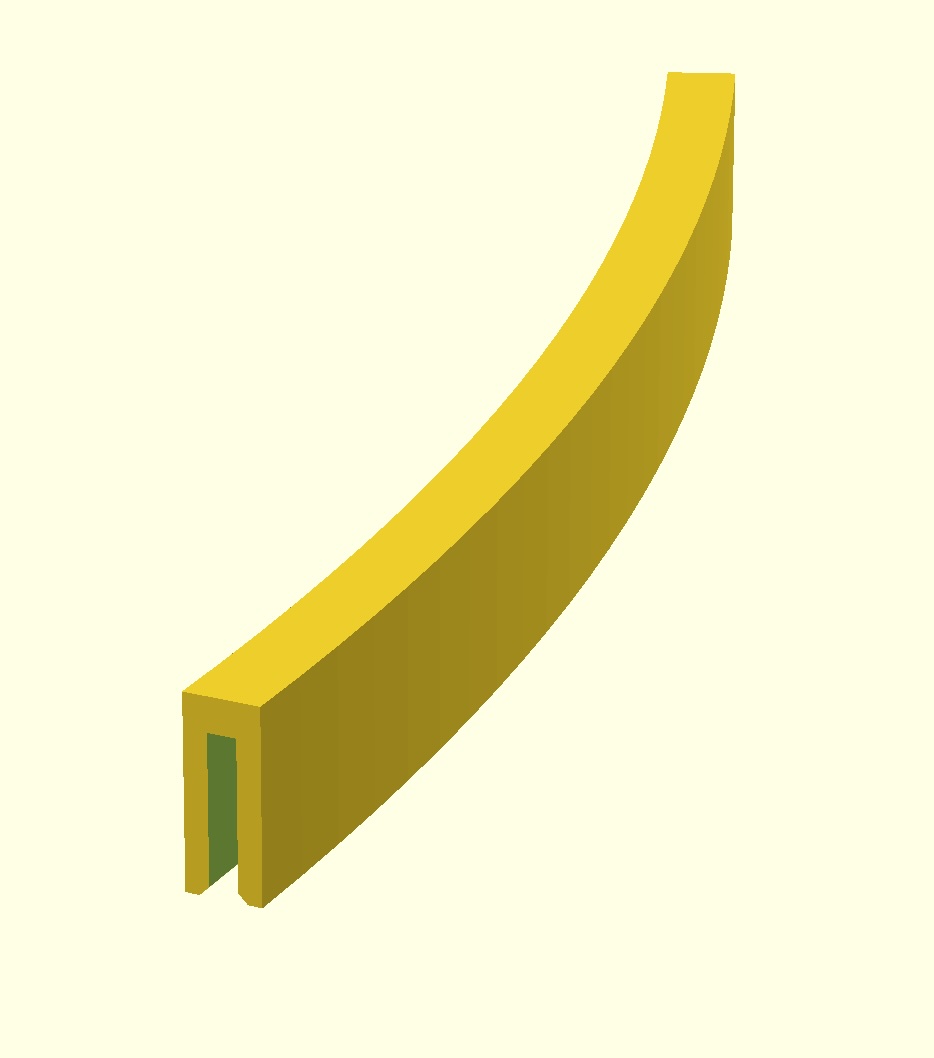

Anbei Druckfiles (und ein SCAD-File) für die erforderliche Stegverbreiterung. Einfach zum Drüberstecken. Passen perfekt und halten sogar ohne Kleben (Hab´ sie trotzdem mit nem Tropfen Superkleber fixiert).

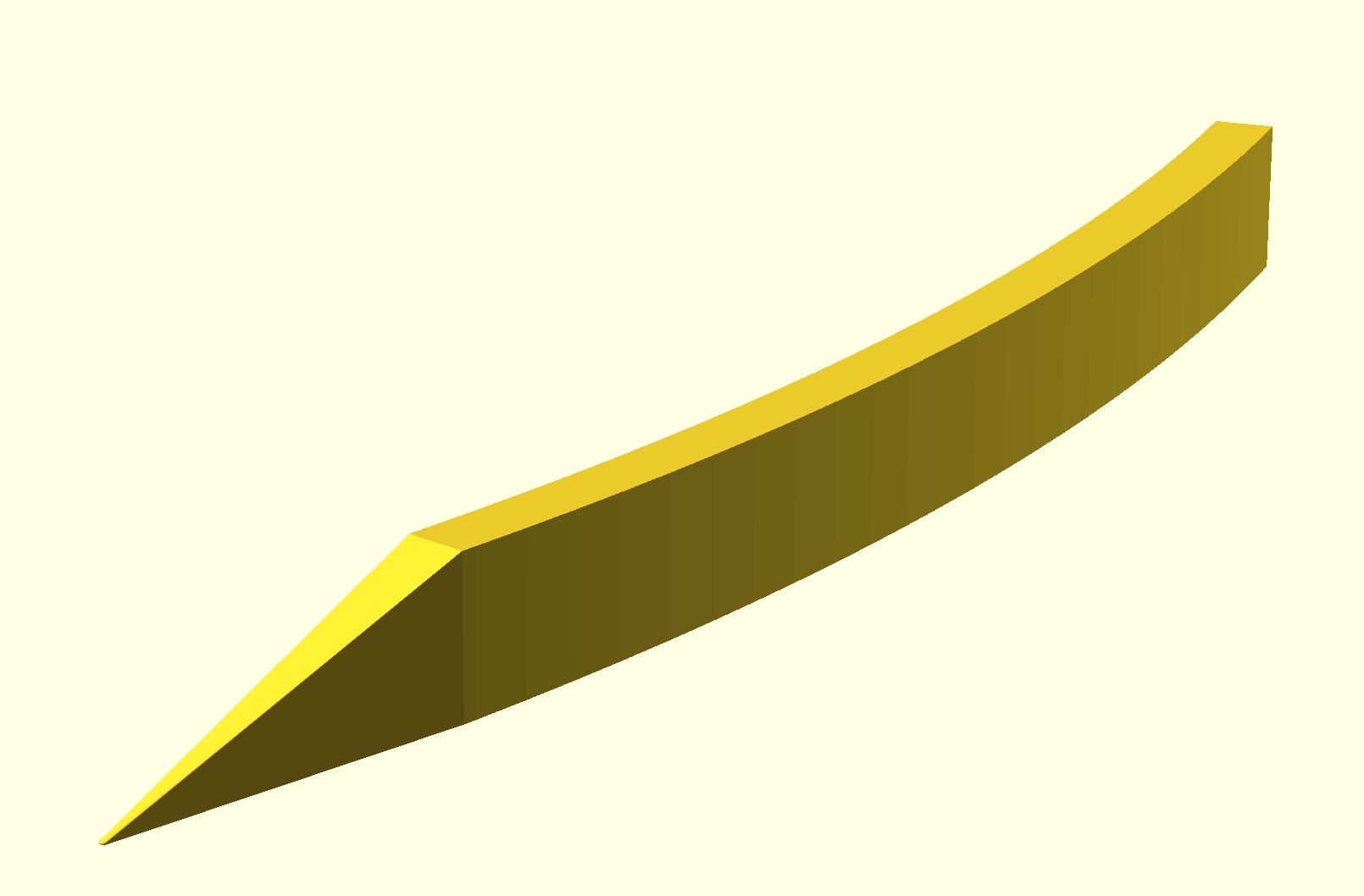

Für die Schonung der Frontspoiler gibt es die auch mit einer kleinen Rampe.
Wenn man die andere Richtung braucht, dann einfach spiegeln. (Anmerkung: Die Rampe beginnt auf der Schiene vor der Servopluskurve)
Die Stegverbreiterung für die K2 ist für meinen Drucker zu lang, deshalb hab ich sie auf 22,5 Grad geteilt.
Viel Spaß damit!

:driver:

PS.: Danke wieder einmal an Oerk für sein geniales Schienen-SCAD-File!

Korrigierte STLs und SCAD weiter unten!
Dateianhänge
Zuletzt geändert von Okami am So 15. Dez 2024, 12:28, insgesamt 3-mal geändert.

Benutzeravatar
Ronny
Beiträge: 500
Registriert: Mi 6. Mär 2019, 09:38
Wohnort: Irgendwo im Wienerwald :)

Re: [140] Servoplus-Stegverbreiterung (wahlweise mit Rampe)

Beitrag von Ronny »

Das wollte ich auch schon machen aber habs immer hinausgeschoben......

He das hat doch schon mal wer wo geschrieben kürzlich :lol3: :lol3: :lol3: :lol3: :lol3:

Okami du brauchst whatsapp :) :banana:
D132 Technik im Servo 140 Auto.
Neuer Decoder - Neue Software und schon mit 6 Autos auf der S140 unterwegs. :dancing:
SD140 :)

Okami
Beiträge: 166
Registriert: Sa 31. Aug 2013, 19:43

Re: [140] Servoplus-Stegverbreiterung (wahlweise mit Rampe)

Beitrag von Okami »

Achtung, bin auf einen kleinen Fehler (Radius war falsch) draufgekommen. Ist schon korrigiert. Bitte die STLs und das SCAD-File nochmal runterladen. Sorry!

Roni
Beiträge: 404
Registriert: So 22. Okt 2017, 17:26

Re: [140] Servoplus-Stegverbreiterung (wahlweise mit Rampe)

Beitrag von Roni »

Österreich Power ! :daumen:
Alufelgenschmiede Österreich :lol3:

Benutzeravatar
oerk
Administrator
Beiträge: 5614
Registriert: Di 23. Apr 2013, 23:36
Wohnort: Fürstenzell
Kontaktdaten:

Re: [140] Servoplus-Stegverbreiterung (wahlweise mit Rampe)

Beitrag von oerk »

Feine Sache! Gefällt.
Der Zigarettenanzünder ist kaputt.

Okami
Beiträge: 166
Registriert: Sa 31. Aug 2013, 19:43

Re: [140] Servoplus-Stegverbreiterung (wahlweise mit Rampe)

Beitrag von Okami »

Sorry, bin draufgekommen, dass bei den Files irrtümlich der Schlitz abhanden gekommen ist. Anbei die korrigierten Files.

:oops:
Dateianhänge
servoplus_Stegverbreiterung_K1_45_Grad_Rampe Kopie.stl
(69.42 KiB) 85-mal heruntergeladen
servoplus_Stegverbreiterung_K1_45_Grad Kopie.stl
(49.69 KiB) 81-mal heruntergeladen
servoplus_Stegverbreiterung_K2_22_5_Grad Kopie.stl
(26.16 KiB) 82-mal heruntergeladen
servoplus_Stegverbreiterung_K2_22_5_Grad_Rampe Kopie.stl
(45.88 KiB) 81-mal heruntergeladen
servoplus_Stegverbreiterung Kopie.scad
(2.97 KiB) 88-mal heruntergeladen
